HDD Horizontal Bohrspülanlage


Horizontal Directional Drill (HDD) Machine



Technische Daten

ABMESSUNGEN UND GEWICHTE

Länge 4270 mm

Breite 1550 mm

Höhe 2000 mm

Gewicht (ohne Bohrgestänge) 9.568 lbs (4.340 kg)

Gewicht (mit Bohrgestänge) 10.309

lbs (4,928 kg)

MOTOR Marke und Modell

CAT® C2.2

Kraftstoffart Diesel

Maximale Motordrehzahl 2200 RPM

Anzahl der Zylinder 4

Zylinder Motorleistung 73 PS (55 kW)

Maximales Drehmoment 270 Nm bei 1600 U/min

Kühlung Flüssigbohrer Arbeitsrohr

Länge 1829 mm (1,8 m)

Außendurchmesser der Gelenke 48 mm

Rohrdurchmesser 42 mm

Gewicht (jedes Rohr) 18 kg

Kapazität der Stangenbox 50

Stangen WASSERPUMPENSYSTEM Durchfluss 26 GPM (100 LPM)

Druck 1000 psi



TECHNISCHE PARAMETER

Schub-/Zugkraft 11.023 lbs (5.000 kg)

Maximales Spindeldrehmoment 2600 Nm

Maximale Spindeldrehzahl 160 RPM EIGENSCHAFTEN

Elektrisches System 12 V

Bohrerscheinwerfer Ja

Betätigte Fahrerkabine mit A/C

Fahrerkabine mit Klimaanlage Separate externe

Kabine mit A/C Kranabspannung (Verankerung) Ja

Zahnstangen-Ritzel-System Ja

Hydraulische Freigabe Ja

Rod Loader System Antriebssystem Gummikette

HYDRAULIKSYSTEME

Entlastungsdruck der Hilfspumpe 3000 psi Entlastungsdruck der Schub-/Rückzugspumpe 3350 psi

Entlastungsdruck der Rotationspumpe 3350 psi

FLÜSSIGKEITSKAPAZITÄTEN

Motorölkapazität 10 Liter Diesel

Tankinhalt 100

Liter Hydrauliköl

Tankinhalt 90 Liter



184.450,00 €

  • auf Anfrage


Horizontal Directional Drill (HDD) Machine

Technische Daten

ABMESSUNGEN & GEWICHTE

 Länge 5330 mm

 Breite 1550 mm

 Höhe 2000 mm

 Gewicht (ohne Bohrgestänge) 10.891 lbs (5.170 kg)

 Gewicht (mit Bohrgestänge) 12.341 lbs (6.020 kg)

 MOTOR

 Marke & Modell CAT® C2. 2

 Kraftstofftyp Diesel

 Maximale Motordrehzahl 2200 U/min

 Anzahl der Zylinder 4 Zylinder

Nennleistung 73 PS (55 kW)

 Maximales Drehmoment 270 Nm bei 1600 U/min

 Kühlmethode Flüssigkeit

 BOHRROHRE

 Arbeitslänge 3048 mm (3 m)

 Außendurchmesser der Muffen 54 mm

 Rohrdurchmesser 48 mm

 Gewicht (pro Rohr) 23 kg

 Stangenkasten Kapazität 36 Stangen

 WASSERPUMPENSYSTEM

 Durchfluss 26 GPM (100 LPM)

 Druck 1000 psi



TECHNISCHE PARAMETER

 Schub-/Zugkraft 21.716 lbs (9, 850 kg)

 Maximales Spindeldrehmoment 2600 Nm

 Maximale Spindeldrehzahl 160 U/min

 EIGENSCHAFTEN

 Elektrisches System 12 V

 Bohrleuchten Ja

 Betätigte Bedienerkabine mit Klimaanlage

Bedienerkabine mit Klimaanlage

Separate Außenkabine mit Klimaanlage

Kran

Abstecksystem (Verankerung) Ja

 Zahnstangen- Zahnstangen- Ritzelsystem Ja

Hydraulische Freigabe Ja

 Stangenladesystem Ja

 Antriebssystem Gummikette

 HYDRAULISCHE SYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 3350 psi

 Entlastungsdruck der Rotationspumpe 3350 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 10 Liter

 Dieseltankkapazität 100 Liter

 Hydrauliköltankkapazität 90 Liter

217.175,00 €

  • auf Anfrage


Horizontal Directional Drill (HDD) Machine

 Technische Daten

 marg 02/2025

ABMESSUNGEN & GEWICHTE

 Länge 6020 mm

 Breite 2350 mm

 Höhe 2250 mm

 Gewicht (ohne Bohrgestänge) 15.366 lbs (6.970 kg)

 Gewicht (mit Bohrgestänge) 19.114 lbs (8.670 kg)

 MOTOR

 Marke & Modell CAT® C4. 4

 Kraftstofftyp Diesel

 Maximale Motordrehzahl 2200 U/min

 Anzahl der Zylinder 4 Zylinder

Nennleistung 130 PS (97 kW)

 Maximales Drehmoment 750 Nm bei 1400 U/min

 Kühlmethode Flüssigkeit

 BOHRROHRE

 Arbeitslänge 3048 mm (3 m)

 Außendurchmesser der Muffen 66,7 mm

 Rohrdurchmesser 60,3 mm

 Gewicht (pro Rohr) 34 kg

 Stangenkasten mit einer Kapazität von 50 Stangen

 WASSERPUMPENSYSTEM

 Durchfluss 53 GPM (200 LPM)

 Druck 1000 psi



TECHNISCHE PARAMETER

 Schub-/Zugkraft 35.450 lbs (16, 080 kg

 Maximales Spindeldrehmoment 6000 Nm

 Maximale Spindeldrehzahl 258 U/min

 MERKMALE

 Elektrisches System 12 V

 Bohrleuchten Ja

 Betätigte Fahrerkabine mit Klimaanlage

Fahrerkabine mit Klimaanlage

Separate Außenkabine mit Klimaanlage

Kran

Abstecksystem (Verankerung) Ja

 Zahnstangen- und Ritzelsystem Ja

 Hydraulische Freigabe Ja

 Stangenladesystem Ja

 Antriebssystem Gummikette

 HYDRAULISCHE SYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 12 Liter

 Dieseltankkapazität 130 Liter

 Hydrauliköltankkapazität 224 Liter



Preis auf Anfrage

0,00 €

  • auf Anfrage


Horizontal Directional Drill (HDD) Machine with Operator Cabin

Technische Daten

ABMESSUNGEN & GEWICHTE

 Länge 5900 mm

 Breite 2470 mm

 Höhe 2310 mm

 Gewicht (ohne Bohrgestänge) 20.962 lbs (9.508 kg)

 Gewicht (mit Bohrgestänge) 24.709 lbs (11.208 kg)

 MOTOR

 Marke & Modell CAT® C4. 4

 Kraftstofftyp Diesel

 Maximale Motordrehzahl 2200 U/min

 Anzahl der Zylinder 4 Zylinder

Nennleistung 173 PS (129 kW)

 Maximales Drehmoment 750 Nm bei 1400 U/min

 Kühlmethode Flüssigkeit

 BOHRROHRE

 Arbeitslänge 3048 mm (3 m)

 Außendurchmesser der Muffen 70 mm

 Rohrdurchmesser 60,3 mm

 Gewicht (pro Rohr) 36 kg

 Stangenkasten mit einer Kapazität von 50 Stangen

 WASSERPUMPENSYSTEM

 Durchfluss 80 GPM (300 LPM)

 Druck 1000 psi



 TECHNISCHE PARAMETER

 Schub-/Zugkraft 44.256 lbs (20, 074 kg)

 Maximales Spindeldrehmoment 6500 Nm

 Maximale Spindeldrehzahl 234 U/min

 EIGENSCHAFTEN

 Elektrisches System 24 V

 Bohrleuchten Ja

 Betätigte Bedienerkabine mit Klimaanlage

Bedienerkabine mit Klimaanlage Ja

 Separate Außenkabine mit Klimaanlage

Kran

Abstecksystem (Verankerung) Ja

 Zahnstangen- Zahnstangen- Ritzelsystem Ja

 Hydraulische Freigabe Ja

 Stangenladesystem Ja

 Antriebssystem Gummikette

 HYDRAULIKSYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 19 Liter

 Dieseltankkapazität 168 Liter

 Hydrauliköltankkapazität 239 Liter



Preis auf Anfrage

0,00 €

  • auf Anfrage


Horizontal Directional Drill (HDD) Machine

Technische Daten

 ABMESSUNGEN & GEWICHTE

 Länge 6100 mm

 Breite 2470 mm

 Höhe 2310 mm

 Gewicht (ohne Bohrgestänge) 22.640 lbs (10.270 kg)

 Gewicht (mit Bohrgestänge) 26.830 lbs (12.170 kg)

 MOTOR

 Marke & Modell CAT® C4. 4

 Kraftstofftyp Diesel

 Maximale Motordrehzahl 2200 U/min

 Anzahl der Zylinder 4 Zylinder

Nennleistung 173 PS (129 kW)

 Maximales Drehmoment 750 Nm bei 1400 U/min

 Kühlmethode Flüssigkeit

 BOHRROHR

 Arbeitslänge 3048 mm (3 m)

 Außendurchmesser der Verbindungen

 Rohrdurchmesser

 Gewicht (pro Rohr)

 Fassungsvermögen des Stangenkastens

 WASSERPUMPENSYSTEM

 Durchfluss 80 GPM (300 LPM)

 Druck 1000 psi



TECHNISCHE PARAMETER

 Schub-/Zugkraft 66.138 lbs (30.200 kg)

 Maximales Spindeldrehmoment 10, 200 Nm

 Maximale Spindeldrehzahl 162 U/min

 EIGENSCHAFTEN

 Elektrisches System 24 V

 Bohrleuchten Ja

 Betätigte Fahrerkabine mit Klimaanlage

Fahrerkabine mit Klimaanlage Ja

 Separate Außenkabine mit Klimaanlage

Kran

Abstecksystem (Verankerung) Ja

 Zahnstangen- Zahnstangen-Ritzel-System Ja

 Hydraulische Freigabe Ja

 Stangenladesystem Ja

 Antriebssystem Gummikette

 HYDRAULIKSYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugpumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 19 Liter

 Dieseltankkapazität 168 Liter

 Hydrauliköltankkapazität 239 Liter



Preis auf Anfrage

0,00 €

  • auf Anfrage


Horizontal Directional Drill (HDD) Machine with Operator Cabin

Technische Daten

ABMESSUNGEN & GEWICHTE

Länge 8600 mm

Breite 2650 mm

Höhe 2600 mm

Gewicht (ohne Bohrgestänge) 42.395 lbs (19.230 kg)

Gewicht (mit Bohrgestänge) 44.988 lbs (20.406 kg)

MOTOR

 Marke & Modell CAT® C7. 1

 Kraftstofftyp Diesel

 Maximale Motordrehzahl 2200 U/min

 Anzahl der Zylinder 6 Zylinder

 Nennleistung 225 PS (168 kW)

 Maximales Drehmoment 900 Nm bei 1400 U/min

 Kühlmethode Flüssigkeit

 BOHRROHRE

 Arbeitslänge 4572 mm (4,5 m)

 Außendurchmesser der Muffen 103 mm

 Rohrdurchmesser 89 mm

 Gewicht (pro Rohr) 98 kg

 Fassungsvermögen des Stangenkastens 12 Stangen

 WASSERPUMPENSYSTEM

 Durchfluss 200 GPM (760 LPM)

 Druck 1000 psi



 TECHNISCHE PARAMETER

 Schub-/Zugkraft 111.113 lbs (50.400 kg)

 Maximales Spindeldrehmoment 19, 798 Nm

 Maximale Spindeldrehzahl 114 U/min

 EIGENSCHAFTEN

 Elektrisches System 24 V

 Bohrscheinwerfer Ja

 Betätigte Fahrerkabine mit Klimaanlage

Fahrerkabine mit Klimaanlage Ja

 Separate Außenkabine mit Klimaanlage

Kran Ja (optional)

 Abstecksystem (Verankerung)

Zahnstangen- Ritzelsystem Ja

 Hydraulische Freigabe Ja

 Stangenladesystem Ja

 Antriebssystem Stahlkette

 HYDRAULISCHE SYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 20 Liter

 Dieseltankkapazität 242 Liter

 Hydrauliköltankkapazität 390 Liter

Preis auf Anfrage

0,00 €

  • auf Anfrage


Horizontal Directional Drill (HDD) Machine with Operator Cabin

Technische Daten

ABMESSUNGEN & GEWICHTE

Länge 10350 mm

Breite 2650 mm

Höhe 3275 mm

Gewicht (ohne Bohrgestänge) 50.376 lbs (22.850 kg)

Gewicht (mit Bohrgestänge) 54.344 lbs (24.650 kg)

MOTOR

Marke & Modell CAT® C7. 1

Kraftstofftyp Diesel

Maximale Motordrehzahl 2200 U/min

Anzahl der Zylinder 6 Zylinder

Nennleistung 275 PS (205 kW)

Maximales Drehmoment 1050 Nm bei 1400 U/min

Kühlmethode Flüssigkeit

BOHRROHRE

Arbeitslänge

Außendurchmesser der Muffen

 Rohrdurchmesser

 Gewicht (pro Rohr) 150 kg

 Fassungsvermögen des Gestängekastens 12 Gestänge

 WASSERPUMPENSYSTEM

 Durchfluss 200 GPM (760 LPM)

 Druck 1000 psi



TECHNISCHE PARAMETER

 Schub-/Zugkraft 142.860 lbs (64.800 kg)

 Maximales Spindeldrehmoment 30, 200 Nm

 Maximale Spindeldrehzahl 98 U/min

 MERKMALE

 Elektrisches System 24 V

 Bohrleuchten Ja

 Betätigte Fahrerkabine mit Klimaanlage

Fahrerkabine mit Klimaanlage Ja

 Separate Außenkabine mit Klimaanlage

Kran Ja (optional)

 Abstecksystem (Verankerung)

Zahnstangen- Ritzelsystem Ja

 Hydraulische Freigabe Ja

 Stangenladesystem Ja

 Antriebssystem Stahlkette

 HYDRAULISCHE SYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 25 Liter

 Dieseltankkapazität 250 Liter

 Hydrauliköltankkapazität 440 Liter



Preis auf Anfrage

0,00 €

  • auf Anfrage

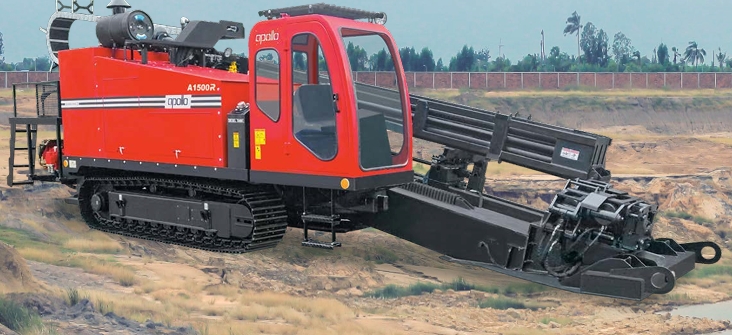

Horizontal Directional Drill (HDD) Machine with Operator Cabin

Technische Daten

A1500 HDD

 ABMESSUNGEN & GEWICHTE

 Länge 11510 mm

 Breite 2650 mm

 Höhe 3275 mm

 Gewicht (ohne Bohrgestänge) 24.540 kg

 Gewicht (mit Bohrgestänge) 26.690 kg

 MOTOR

 Marke und Modell Cat® C7. 1

Kraftstofftyp Diesel

 Maximale Motordrehzahl 2200 U/min

 Anzahl der Zylinder 6 Zylinder mit Turbolader

 Leistung 275 PS (205 kW)

 Maximales Drehmoment 1350 Nm bei 1400 U/min

 Kühlung mit Flüssigkeit

 BOHRROHRE

 Arbeitslänge 6000 mm (6 m)

 Gewicht (jedes Rohr) 180 kg

 Fassungsvermögen des Gestängekastens 12 Rohre

 Außendurchmesser der Gelenke 127 mm

 Außendurchmesser der Rohre 114 mm

 SCHLAMMPUMPE

 Durchfluss 200 GPM

 Druck 1000 psi



TECHNISCHE PARAMETER

 Maximale Spindeldrehzahl 104 RPM

 Maximales Spindeldrehmoment 36300 Nm

 Schubkraft 90.200 kg

 Rückzugskraft 90, 200 kg

 FEATURES

 Elektrisches System 24 V

 Bohrleuchten JA

 Auto-Anker-System

Kran JA (OPTIONAL)

 Hydraulische Freigabe JA

 Zahnstangen-Ritzel-System JA

 Auto-Stablader-System JA

 Fahrerkabine (optional) JA

 Antriebssystem Stahlraupen

 HYDRAULISCHE SYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 32 Liter

 Dieseltankkapazität 250 Liter

 Hydrauliköltankkapazität 440 Liter



Preis auf Anfrage

0,00 €

  • auf Anfrage

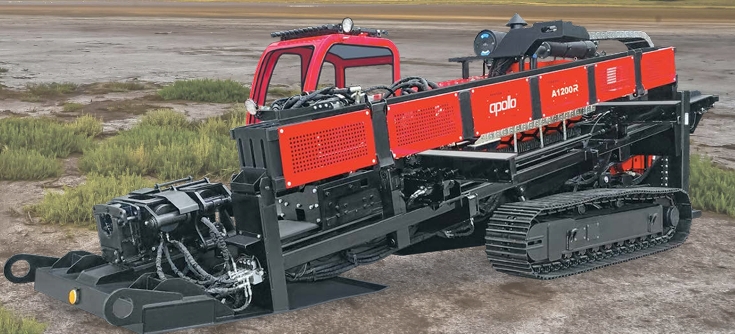

Horizontal Directional Drill (HDD) Machine with Operator Cabin

Technische Daten

ABMESSUNGEN & GEWICHTE

 Länge 12100 mm

 Breite 2530 mm

 Höhe 4250 mm

 Gewicht (ohne Bohrgestänge) 73.304 lbs (33.250 kg)

 Gewicht (mit Bohrgestänge)

MOTOR

 Marke & Modell CAT® C9. 3B

Kraftstofftyp Diesel (HSD)

 Maximale Motordrehzahl 2000 U/min

 Anzahl der Zylinder 6 Zylinder

Nennleistung 402 PS (300 kW)

 Maximales Drehmoment 1794 Nm bei 1400 U/min

 Kühlmethode Flüssigkeit

 BOHRROHR

 Arbeitslänge 6000 mm (6 m)

 Außendurchmesser der Verbindungen

 Rohrdurchmesser

 Gewicht (jedes Rohr) 200 kg

 Fassungsvermögen des Gestängekastens

WASSERPUMPENSYSTEM

 Fördermenge 200 GPM (760 LPM)

 Druck 1000 psi



TECHNISCHE PARAMETER

 Schub-/Zugkraft 265.216 lbs (120, 300 kg)

 Maximales Spindeldrehmoment 39477 Nm

 Maximale Spindeldrehzahl 86 U/min

 EIGENSCHAFTEN

 Elektrisches System 24 V

 Bohrleuchten Ja

 Betätigte Bedienerkabine mit Klimaanlage Ja

 Bedienerkabine mit Klimaanlage

Separate Außenkabine mit Klimaanlage

Kran Ja (optional)

 Abstecksystem (Verankerung)

Zahnstange- Ritzelsystem Ja

 Hydraulische Freigabe Ja

 Stangenladesystem

Antriebssystem Stahlkette

 HYDRAULISCHE SYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 32 Liter

 Dieseltankkapazität 345 Liter

 Hydrauliköltankkapazität 475 Liter

Preis auf Anfrage

0,00 €

  • auf Anfrage

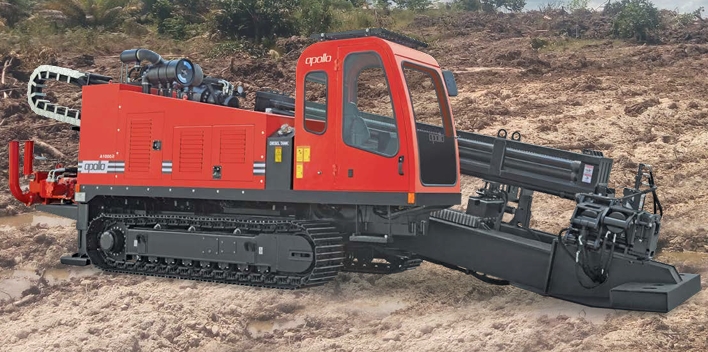

Horizontal Directional Drill (HDD) Machine with Separate Operator Cabin

 Technische Daten

ABMESSUNGEN & GEWICHTE

 Länge 18.300 mm

 Breite 3200 mm

 Höhe 4630 mm

 Gewicht (ohne Bohrgestänge) 79.918 lbs (36.250 kg)

 Gewicht (mit Bohrgestänge)

MOTOR

 Marke & Modell CAT® C9. 3

Kraftstofftyp Diesel

 Maximale Motordrehzahl 2000 U/min

 Anzahl der Zylinder 6 Zylinder

 Leistung 442 PS (330 kW)

 Maximales Drehmoment 1794 Nm bei 1400 U/min

 Kühlung mit Flüssigkeit

 BOHRROHRE

 Arbeitslänge 9600 mm (9,6 m)

 Außendurchmesser der Muffen 190 mm

 Rohrdurchmesser 139 mm

 Gewicht (pro Rohr) 350 kg

 Fassungsvermögen des Gestängekastens

WASSERPUMPENSYSTEM

 Durchfluss 500 GPM (optional)

 Druck 1000 psi



 TECHNISCHE PARAMETER

 Schub-/Zugkraft 160, 300 kg

 Maximales Spindeldrehmoment 77012 Nm

 Maximale Spindeldrehzahl 66 U/min

 EIGENSCHAFTEN

 Elektrisches System 24 V

 Bohrleuchten Ja

 Betätigte Fahrerkabine mit Klimaanlage

Fahrerkabine mit Klimaanlage

Separate Außenkabine mit Klimaanlage Ja

 Kran Ja (optional)

 Abstecksystem (Verankerung)

Zahnstangen- Ritzelsystem Ja

 Hydraulische Freigabe Ja

 Stangenladesystem

Antriebssystem Stahlkette

 HYDRAULISCHE SYSTEME

 Entlastungsdruck der Hilfspumpe 3000 psi

 Entlastungsdruck der Schub-/Rückzugspumpe 6000 psi

 Entlastungsdruck der Rotationspumpe 6000 psi

 FLÜSSIGKEITSKAPAZITÄTEN

 Motorölkapazität 32 Liter

 Dieseltankkapazität 373 Liter

 Hydrauliköltankkapazität 545 Liter

Preis auf Anfrage

0,00 €

  • auf Anfrage

Adresse

Tiefbau Alteilges Gl-Ka-Ro-Bau

GmbH & Co. KG

Spexarder Str. 138

33335 Gütersloh

Öffnungszeiten

Mo.-Fr. 8 - 17 Uhr

Sa: 8 - 9 Uhr

Sa: 17 - 18 Uhr

So: geschlossen

Kontakt

T: (+49) 5241-9618934

F: (+49) 5241-9987097

info@tiefbau-alteilges.de

www.tiefbau-alteilges.de


Zahlungsmöglichkeiten






Inhalte von Powr.io werden aufgrund deiner aktuellen Cookie-Einstellungen nicht angezeigt. Klicke auf die Cookie-Richtlinie (Funktionell und Marketing), um den Cookie-Richtlinien von Powr.io zuzustimmen und den Inhalt anzusehen. Mehr dazu erfährst du in der Powr.io-Datenschutzerklärung.





Sehr geehrte Damen und Herren,

unsere Homepage befindet sich im Aufbau. Die Richtigkeit von Produkten, Preisen, sowie von Zahlungs- und Lieferangaben sind aktuell ohne Gewähr.

Bitte kontaktieren Sie uns bei Rückfragen oder Bestellungen.

T: (+49) 5241-9618934

F: (+49) 5241-9987097

info@tiefbau-alteilges.de

www.tiefbau-alteilges.de


Alle Preise inkl. gesetzl. Mehrwertsteuer zzgl. Versandkosten und ggf. Nachnahmegebühren, wenn nicht anders beschrieben
